MAT看板Movable Ad Target

カタログ

Q&A (よくある質問)

Q. 材質は何ですか?

A. バナー:ターポリン、カバー:ターポリン、芯材:発泡ポリプロピレンとなります。

Q. ぶつかっても痛くないですか?

A. 柔らかい材料だけ使用している為、ぶつかっても問題ないです。むしろ、選手の身体を保護しています。

Q. 対候性は問題ないのでしょうか?

A. ターポリンは対候性や雨風に強い材質ですので問題ございません。

Q. 重くないのでしょうか?一人で組み立てられますか?

A. 最大サイズの900×1200で1台約5.2kgとなりますので、一人で組み立て可能です。※MAT看板組み立て方法URL https://youtu.be/RNeuHKMe0u0?si=XpBWBX-g757Obf3T

Q. 燃えませんか?

A. ターポリンは防炎仕様となっております。

Q. 納期はどれほど掛かりますか。

A. 在庫している分でしたら1週間となります。在庫品を上回る物量の場合は(その分単価は安くなりますが)、納期は2か月となります。バナーの納期は2週間となりますのでご注意ください。

Q. 荷姿はどのような感じですか?

A. 縦950㎜×幅1250㎜×高さ600㎜の段ボール(MAT看板6台分梱包)での納品となります。※ターポリンは別梱包となります。

Q. 台風などで飛ばされるという事はないのでしょうか?

A. 過去に台風時に合わせて、風速11m/sかつ重りなしでの環境下で風圧試験を行いましたが、全く問題ありませんでした。MAT看板が飛ばされるような台風が発生している場合は、野外での競技など到底できない環境かと思われます。※MAT看板風圧試験URL https://youtu.be/ja2VBP33EOM?si=jdNuaA2xzEp3U-8S

アンカーガイドキャップ
Anchor Guide Cap

カタログ

製品紹介

照明柱・鋼管柱の設置前に、アンカーボルトのネジ山に被せることで、ネジ山を保護します!

アンカーボルトのネジ山が保護されているため気兼ねなく照明柱・鋼管柱の吊り下ろし作業が可能!

照明柱・鋼管柱の吊下ろし作業時間が大幅に短縮できます!

お電話でのお問い合わせはこちら

TEL.072-855-1039 お気軽にお問い合わせください!

WEBからの問い合わせはこちら

メールでのお問い合わせはこちら

仕様

品名 アンカーガイドキャップ
サイズ M24
材質 ポリエチレン(黒)
全長 210mm
ガイド部長さ 90mm
カット目盛 10mm
重さ 約14g/1個
定価 500円(税抜)

資料ダウンロード

ページトップへ戻る

ボルトナット防錆キャップ
「まもるくん®」

カタログ

KK-190041-VE
NETIS(国土交通省 新技術情報提供システム)

お電話でのお問い合わせはこちら

TEL.072-855-1039 お気軽にお問い合わせください!

WEBからの問い合わせはこちら

メールでのお問い合わせはこちら

製品比較

社名 共和ゴム エイ.アンド.エス.システム ツルガ IHIインフラ建設 未来工業
製品 ボルトナット防錆キャップ「まもるくん」
M24W
防食保護キャップ ジンクハット
W-24×36
TSダブルナットキャップ
M24
アイキャップ 保護キャップ
MBC-2224G
部材構成 ボルトナット防錆キャップ「まもるくん」

防食保護キャップ ジンクハット

TSダブルナットキャップ アイキャップ 保護キャップ
キャップ本体
接地面
高品質ポリカーボネート製
EPDMゴム防水パッキン
(IPX7規格)
陽極亜鉛合金
(表面にアクリル樹脂焼付塗装)
止水材処理なし
軟質塩化ビニール
コーキングによる止水処理
軟質塩化ビニール
コーキングによる止水処理
硬質塩化ビニール
止水材処理なし
透明 グレー グレー 透明orグレー グレー
定着方式 ネジ式(手締め)/ナット固定方式の2種類 ネジ式(工具を使用) シール材充填 シール材充填・接着剤塗布 押し込み方式
コーキング材 不要 不要 必要 必要
取り外した場合の再利用 不可 不可 不可
(但し取り外しには注意が必要)
目視確認 不可 不可 透明のみ可 不可
特徴
  • キャップ本体に高い耐候性と耐衝撃性などに優れた高品質プラスチックのポリカーボネート を採用しており、目視確認が可能となっている。
  • キャップの設置面にEPDMゴム防水パッキンを使用しており、コーキング材を使用せずに、 施工することが出来る。
  • 高い止水性能(IPX7規格)を有する。
  • 高い耐油性、耐薬品性、耐熱性にも優れており、塩害地域だけでなく、凍結防止剤や融雪剤 を散布する地域での使用も推奨している。
  • CCT試験600サイクル(沿岸部で30年相当) に合格しており、高い防食性を誇る。
  • ねじ式を標準として採用しているが、塗装されたボルトに使用することが出来るナット固定方 式タイプも存在している。
  • 余長のねじが長い場合は、ロングタイプにて対応することが可能。
  • 白錆による自己犠牲防食機能を有している。
  • 高い防食性能(CCT試験120サイク ル)を誇る
  • ボルトナットキャップの先発メーカー であり、建築関係で高いシェアを誇 る。
  • 塩ビDIP加工を採用しており、高い生 産性を誇る。
  • 透明なプラスチックである軟質塩化ビニールを採用しており、外観が透明な為、目視確認が可能である。
  • 押し込み方式を採用しており、施工が 簡単。
  • 防食用としてではなく、転倒ケガ防止 用の保護キャップとして、主に電設関 係で高いシェアを誇る。
  • 「ワンタッチスペーサー」「固定ワッシ ャー」といった付属品で、様々な余長のねじに合わせて施工することが出来る。

資料ダウンロード

ページトップへ戻る

ビブラフォーム® / ビブラディン®
Vibrafoam / Vibradyn

カタログ

お電話でのお問い合わせはこちら

TEL.072-855-1039 お気軽にお問い合わせください!

WEBからの問い合わせはこちら

メールでのお問い合わせはこちら

超人クラワンガー x ドイツ製高性能防振材「ビブラフォーム・ビブラディン」 コラボ動画

ドイツ製高性能防振材「ビブラフォーム・ビブラディン」PR動画
ドイツ・クライブルグ社の高性能防振材「ビブラフォーム・ビブラディン」CM動画

ドイツ製ポリウレタン防振材

ビブラフォーム&ビブラディン

ドイツのクライブルグ・プラシス社が誇る高品質ポリウレタン(ポリエーテル系発泡ウレタン)防振材です。

ビブラフォーム・ビブラディンは、ポリエーテル系ウレタン素材のドイツ製最高級グレード防振材であり、1M角の
全面品をはじめ、50mm角・100mm角など、個別に応じた特注品サイズとして製品を提供することが出来ます。

ヨーロッパでの多種多様な環境下において、多くの使用実績があり、高い評価を頂いております。

と豊富な種類を誇っております。

ビブラフォーム

振動や衝撃に対して効果的なポリウレタン防振材です。
建築物や人目につかない場所に使用される場合はビブラフォームが採用される傾向にあります。
当社では用途に応じた13種類の標準素材を幅広く取り揃えており、お客様のご要望に応じて様々な色や厚みの特殊タイプを製造することも可能です。

ビブラディン

ビブラディンは純粋なポリエーテル系発泡ウレタン材で構成されており、尚且つ穴が非常い小さい作り(クローズドセル)となっており、ビブラフォームと比較し水により強い構造となっております。
地下水を豊富に含む地中や地面に直接関わる場合に多くご利用頂いております。

使用用途例

【建築分野】

ビブラフォーム&ビブラディン

など

【機械部門】

ビブラフォーム&ビブラディン

など

【鉄道部門】

など

資料ダウンロード

ページトップへ戻る

ボルトナット防錆キャップ
「まもるくん®」

カタログ

KK-190041-VE
NETIS(国土交通省 新技術情報提供システム)

お電話でのお問い合わせはこちら

TEL.072-855-1039 お気軽にお問い合わせください!

WEBからの問い合わせはこちら

メールでのお問い合わせはこちら

Q&A (よくある質問)

Q. NETISに登録済み?

A. NETISに登録済です。番号はKK-190041-VEとなっております。

Q. 耐候性は大丈夫?黄変したら目視確認できなくなそうだけど…?

A. サンシャインカーボンアーク灯式対候性試験を1500時間(野外で10年相当)行い、黄変は1.6%しか認められませんでした。高品質ポリカーボネートは、近年では信号機や自動車にも採用されております。

Q. 振動試験は行った?

A. 米国航空宇宙規格のNAS振動試験を行っており、約17分間、3万回の振動回数で僅か3°程度しか緩みが確認されませんでした。なお、NAS振動試験の合格基準は、上記の条件下で360°未満となっております。

Q. 水密性は大丈夫?

A. まもるくんの設置面に使用されるEPDMゴム防水パッキンをIPX7規格の水密性試験(IPX基準となる水圧0.01Mpaにおいて、30分間)を行いましたが浸水はありませんでした。

Q. でもゴムパッキンは劣化するでしょ?

A. まもるくんに使用されるEPDM40(40は硬度)をアレニウスの法則に基づき、115°の恒温槽に342時間(25℃の20年相当)経過させ、劣化(硬化)させた状態で、上記の水密性試験(IPX7規格)を行いましたが、浸水はなく、ひび割れなどもありませんでした。また、EPDM70(まもるくんのゴムパッキンがここまでの硬度になる為には40年必要)の条件下で同様の試験を行いましたが、これでも浸水は見られませんでした。

Q. CCT試験(複合サイクル試験)ってなに?

A. 「JASO M609-91」に基づく試験であり、塩水噴霧試験よりも遥かに厳しい試験となっております。塩水噴霧を2時間(温度35℃ 塩水濃度5%)行った後に、乾燥を4時間(温度は60℃)行い、湿潤を2時間(温度50℃ 相対湿度95%RH以上)の計8時間で1サイクル行います。200サイクルで沿岸部の10年相当の結果を出すことが出来ます。まもるくんはこのCCT試験を600サイクル行いましたが、赤錆は確認されませんでした。

Q. アンカーボルトに亜鉛メッキ塗装しているのだけどはまらないのでは?

A. 弊社のまもるくんは、亜鉛メッキ塗装550㎜まで対応できるように、掛かりしろ部分に余裕を持たせて設計しておりますので、亜鉛メッキ塗装が施されていたとしても施工可能です。

Q. 高力ボルトのねじ部分がプライマー塗装で埋まってしまったり、ねじ部分がそもそも飛び出してないのだけどちゃんと使用できるの?

A. まもるくんはアンカーボルト用の手締めタイプだけでなく、高力ボルト用のナット固定式タイプもありますので、対応可能です。

Q. 高力ボルト頭用のまもるくんもあるの?

A. 六角ボルト用、トルシアボルト用どちらもあります。材質はEPDMゴムです。六角ボルト用は止水スポンジパッキンと併用することで施工が可能です。トルシアボルト用は頭頂部に磁石が埋め込まれており、はめ込むだけで施工することが出来ます。どちらも充填剤・コーキングは不要となっております。先述した「NAS振動試験」「IPX7規格の水密性試験」それぞれに合格しております。F11Tなどの静的破壊(遅れ破壊)による落下防止対策として2~16個連結しております。連結部分は施工性を重視する為、ハサミやカッターなどでカットする事が可能です。

Q. 融雪剤・凍結防止剤への耐性は?

A. 高品質ポリカーボネートとEPDMゴムは、高い耐薬品性、耐熱性、耐油性に優れておりますので、まったく問題ないです。

Q. 内部に結露(水滴)が発生するのだけど、これは想定事項?

A. 想定事項です。まもるくん内部の、空気中に含む水分が結露となって出てきます。キャップの内部を真空にすることはできないので、まもるくんを取り付けても、その内部の水分だけは接触してしまうという事になります。ただ、EPDMゴム防水パッキンを設置面に使用しているので、まもるくん内部の水分の量は常に一定です。そもそも、キャップを取り付けているのにも関わらず、結露が発生していないというのであれば、水密性が全くないことの証明であり、常にボルト部分が外部環境と接触状態にあり、防錆効果がないと言えます。まもるくんを取り付けた際の気候状況(温度と湿度)によって、まもるくん取り付け後の内部の水分量(飽和水蒸気量)が決定されます。暖かく、かつ湿度が高い空気ほど飽和水蒸気量は多くなりますので、暖かく、かつ湿度が高い時にまもるくんを取り付け、寒く、湿度が下がったら、外部環境とまもるくん内部の環境の差で飽和水蒸気量が水滴となって現れます。もし、結露が気になるのであれば、飽和水蒸気量が低くなる、気温の低い時期に施工・再施工を行っていただけたら、解消できます。
※結露発生のメカニズムの例
気温30℃、湿度50%の条件下なら15.2g/㎥の水蒸気が含まれております。
15.2g/㎥の水蒸気量がそのままで、気温が0℃の状態になった場合は、飽和水蒸気量は4.8g/㎥となり、10.4g/㎥の水分が結露として発生します。結露が発生するという事は、外部環境とそれだけの隔離があるという事の証明であります。

Q. たたき点検を行うのだけどその際に邪魔にならない?

A. まもるくんは取り外し・取り付けが自由で一度取り付けてしまっても再利用可能となっております。

Q. 外径が広いように見えるけど…。

A. 弊社のまもるくんは、ワッシャー部までしっかりと防錆効果を働かせる為に、外形を広くとっております。ボルトとボルト同士、ボルトと柱部分が極めて近い距離で隣接している場合は、施工が出来ない可能性があるので注意が必要です。

Q. 高くない?

A. 他社製品と同価格となっております。

Q. 盗まれない?

A. 取り外し・再利用が不可能になりますが、掛かりしろ部分に接着剤を塗布した上で施工することで対策は可能です。海外の事例ですが、ミャンマーのミャオマ大橋にて、そのような処置を行いました。

資料ダウンロード



ページトップへ戻る

ノロストッパー®(ノロ止め型枠材)

カタログ

お電話でのお問い合わせはこちら

TEL.072-855-1039 お気軽にお問い合わせください!

WEBからの問い合わせはこちら

メールでのお問い合わせはこちら

Q&A (よくある質問)

Q. ノロストッパーの種類はどんなものがありますか?

A. 以下の4製品となります。

資料ダウンロード



ページトップへ戻る

ミニッツバンドMinutes Band

同志社大学 生命医科学部 米井教授 による解説動画

~生活習慣病に挑む~ 食後の簡単な運動で、血糖スパイクを抑える!

同志社大学生命医科学部教授
アンチエイジングリサーチセンター
糖化ストレス研究センター
米井 嘉一

食後にゴムバンドを使った簡単な運動で、血糖スパイクを抑える効果が期待できます。
ゴムバンドを用いたエクササイズが、米飯食事後の食後血糖推移に与える影響を検証。



臨床試験情報



ご使用上の注意

運動を始める前に

以下の項目に当てはまる場合は、医師に相談し、指示に従ってください。

当日の体調確認のセルフチェック

以下の項目で、体調を確認し、1つでも該当する日は運動を控えましょう。

運動実施中のセルフチェック

運動中に今まで感じたことのないような次の変調があった場合、ただちに運動を中止しましょう。

ミニッツバンドMinutes Band



エクササイズを動画でご紹介

心拍数90~110程度の、高齢者でも簡単に行って頂ける負荷が軽いエクササイズです。
● 6分間の立位エクササイズ
● 10分間の座位エクササイズ

食後血糖を下げる ミニッツ運動(0:45)



ご使用上の注意

運動を始める前に

以下の項目に当てはまる場合は、医師に相談し、指示に従ってください。

当日の体調確認のセルフチェック

以下の項目で、体調を確認し、1つでも該当する日は運動を控えましょう。

運動実施中のセルフチェック

運動中に今まで感じたことのないような次の変調があった場合、ただちに運動を中止しましょう。

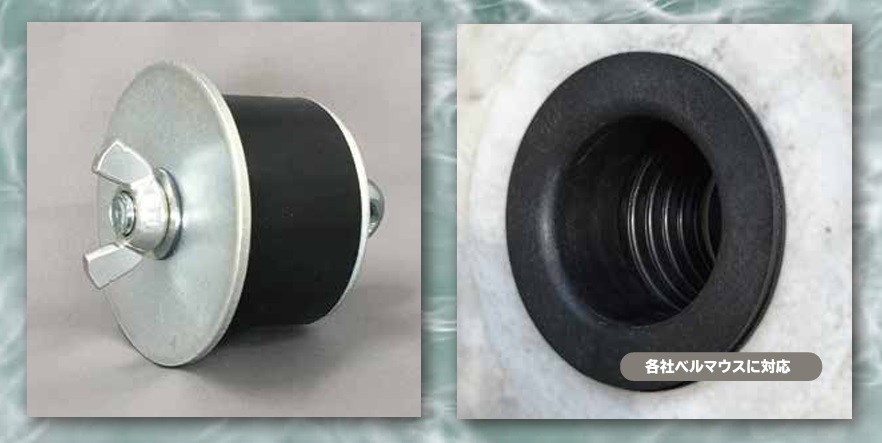

空管路止水栓
電気・通信ハンドホール用、配電マンホール用

カタログ

製品紹介


お電話でのお問い合わせはこちら

TEL.072-855-1039 お気軽にお問い合わせください!

WEBからの問い合わせはこちら

メールでのお問い合わせはこちら

漏水防止、異物の進入防止

各社ベルマウスに対応
適用孔サイズ : φ24.5~97

特長

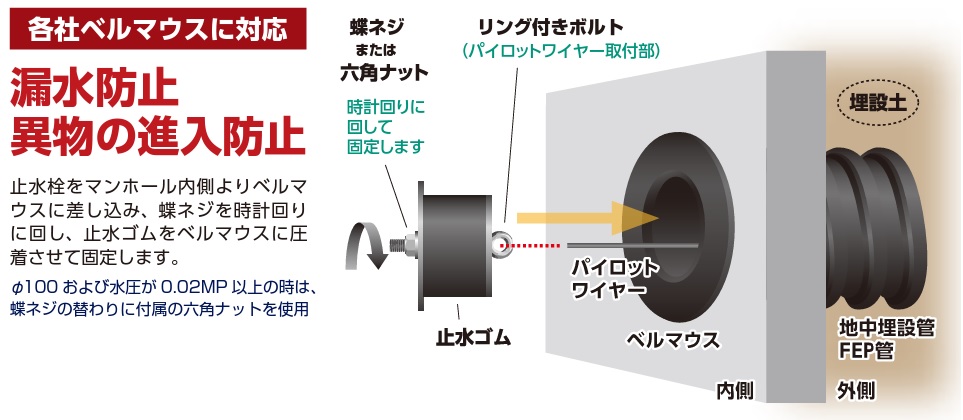

止水栓をマンホール内側よりベルマウスに差し込み、蝶ネジを時計回りに回し、止水ゴムをベルマウスに圧着させて固定します。φ100および水圧が0.02MP以上の時は、蝶ネジの替わりに付属の六角ナットを使用

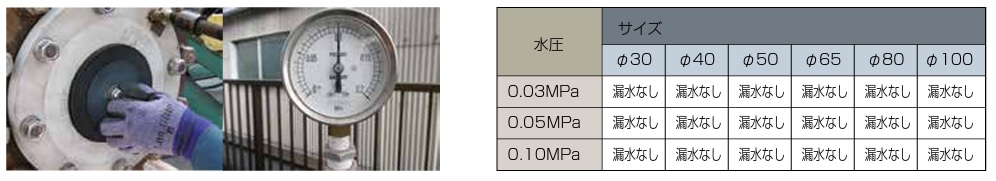

水密性試験

試験方法 :
水密性試験蝶ネジまたは時計回りに回して固定します
外圧試験機にて外部から徐々に水圧を加え、0.03MPa、0.05MPa、0.1MPaにそれぞれ達した後、15分間保持し、漏水の有無を確認。
→ 全サイズ、各水圧で漏水なし。

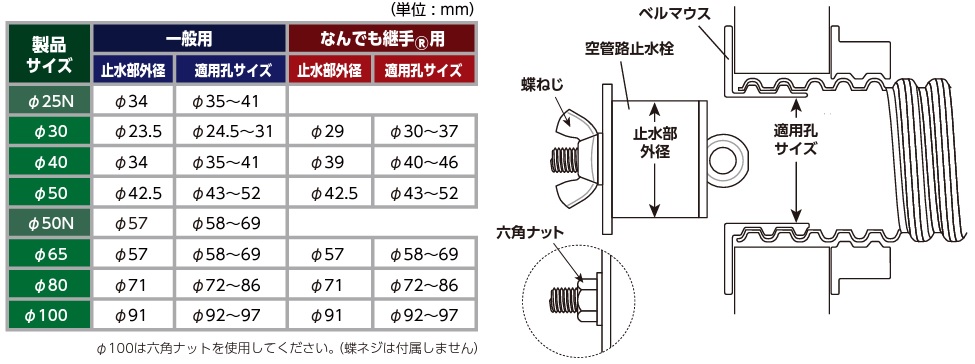

仕様

資料ダウンロード
