ドイツ製防振ゴムで評価試験を行いました。

共和ゴム株式会社の寺阪です。

やっとドイツ製の最高級防振ゴムが当社に入荷しましたので、重量運搬屋さんに来ていただき、当社第四工場に設置されているプレス機やクリッカーなどの設備を動かして、ドイツ製防振ゴムを設置し、振動計や騒音計を使い、振動試験、騒音試験を行いました。

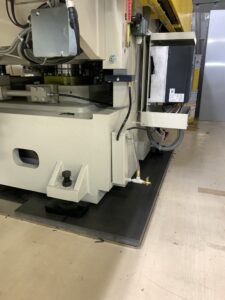

ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社にて振動試験を実施中。これがドイツ製防振ゴムです。

ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社にて振動試験を実施中。これがドイツ製防振ゴムです。

まずは一番大きいプレス機に、今回購入したドイツ製防振ゴムで一番性能が良いVD6000を敷きました。
この防振ゴムは静荷重最大値が6.0N/mmと、日本製防振ゴムの約6倍の防振性能を誇ります。

当社で振動試験をした結果です。

日本製防振ゴム
X軸 (横揺れ)78㏈
Y軸 (横揺れ)86db
Z軸(縦揺れ)91db

ドイツ製防振ゴム(VD6000、厚み12.5mm)
X軸 (横揺れ)49㏈
Y軸 (横揺れ)46db
Z軸(縦揺れ)63db

ドイツ製防振ゴム(VD6000、厚み25mm)
X軸 (横揺れ)43㏈
Y軸 (横揺れ)45db
Z軸(縦揺れ)61db

約30db以上の減衰が確認できました。
かなりの性能に驚きです。

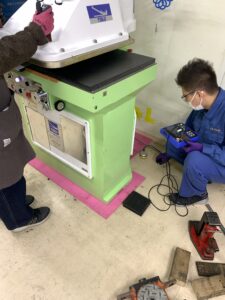

ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社にて振動試験を実施中。クリッカーの振動を調べてます。

ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社にて振動試験を実施中。クリッカーの振動を調べてます。

次に縦揺れの振動が大きいクリッカーという機械に、今回購入したドイツ製防振ゴムVD1300を敷きました。
VD1300は静荷重最大値が1.3N/mmと、日本製防振ゴムの約1.3倍の防振性能があります。

当社で振動試験をした結果です。

日本製防振ゴム
X軸 (横揺れ)51㏈
Y軸 (横揺れ)45db
Z軸(縦揺れ)71db

ドイツ製防振ゴム(VD1300、厚み12.5mm)
X軸 (横揺れ)46㏈
Y軸 (横揺れ)39db
Z軸(縦揺れ)64db

約5dbの減衰が確認できました。

ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社の敷地境界線にて振動試験を実施中

ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社の敷地境界線にて振動試験を実施中



ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社の敷地境界線にて振動試験を実施中。振動計です。

ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社の敷地境界線にて振動試験を実施中。振動計です。



ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社の敷地境界線にて騒音試験を実施中。騒音計です。

ドイツ製最高級防振ゴムの性能確認のため共和ゴム株式会社の敷地境界線にて騒音試験を実施中。騒音計です。

工場内と屋外では更に振動が10db下がっており、騒音は25~30db下がってました。

引き続きドイツ製防振ゴム色々な検証を進めていき、3月中には製品カタログを完成させ、
4月から正式発売をしていくつもりです。

「防振ゴム」「防振マット」「防振パッド」など、製品名案がいくつかありますが、
「防振マット」が良いかな、と思っております。

今後とも何卒宜しくお願い致します。
