「アンカーゴムキャップN誕生秘話|開発者の挑戦とこだわり」

アンカーゴムキャップ アンカーゴムキャップN

当社製品に「アンカーゴムキャップN」(製品ページ)という製品があります。今回は、このアンカーゴムキャップNが生まれるまでの開発秘話をご紹介します。

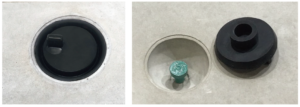

装着前と装着後のアンカーゴムキャップN

アンカーゴムキャップNを取り付けるDリフトアンカーとは

まず、ジャパンライフさんがドイツから輸入し、国内販売を始めた「Dリフトアンカー」があります。

これは、コンクリート2次製品を簡単に吊り下げられる画期的なシステムです。

コンクリート2次製品に埋め込まれた「Dリフトアンカー」は、Dリフトカップラーで簡単に着脱できます。そのため、容易にコンクリート2次製品を吊り上げられます。

また、重量も1トンから22トンまで幅広く対応しております。

当初、国内で初めて販売したのはジャパンライフさんでした。しかし、現在では競合メーカーが2社あります。

詳しいシェアについては分かってません。ただ、コンクリート2次製品メーカーさんに伺った範囲では、次のような順のようです。1位がジャパンライフさん、2位がコバックスさん、3位が太平洋マテリアルさんです。

なお、コバックスさんに勢いがあり、シェアを伸ばしているという話しもよく聞きます。

この吊り下げ用アンカーを埋め込む際には、「フォーマ」という治具が必要です。フォーマは型枠に取り付けて使います。

例えば、「フォーマ」には、次の4種類があります。なお、アンカーゴムキャップNは、この吊り下げ用アンカーの部分に嵌め込みます。

  • ゴムフォーマ
  • フリーフォーマ
  • メタルフォーマ
  • ウレタンフォーマ

アンカーゴムキャップN開発のきっかけ

そんな中、コンクリート2次製品メーカーさんから当社に開発依頼がありました。そこで開発したのが「アンカーゴムキャップN」です。

理由は3つありました。つまり、アンカーが埋め込まれた半円状部分に水が溜まることによる弊害があるとのことでした。

  • 溜まった水でアンカーを錆びさせたくない
  • 寒冷地では溜まった水が凍って氷結してしまう
  • 寒冷地で溜まった水に凍結防止剤を入れることがあるが、アンカーを錆びさせてしまう、色移りするという問題もある



この3つの理由から、ゴム製のしっかりしたキャップで蓋をしたいとのことでした。そうすれば、外部からの雨風の侵入を防げます。

IPX7の高い水密性

アンカーゴムキャップNは、IPX7という高い水密性をクリアーしております。

なお、「IPX7」はJIS C 0920 (IEC 60529)で、下記のようにテスト基準が定められています。

IPX7の基準

  • 深さ1メートルの水に30分間沈めても浸水しない
  • 一定の水圧に耐えられるが、水中での長時間使用には適していない

外水圧試験機による水密性試験 IPX7試験に用いたアンカーゴムキャップN付きの試験体アンカーゴムキャップNの水密性試験(IPX7対応・浸水無し)

アンカーゴムキャップNの開発の苦労

ただ、当社に依頼をしてきたコンクリート2次製品メーカーさんは、ジャパンライフ製のDリフトアンカーを使っていました。

そこで、それに合わせて開発をしました。しかし、同じジャパンライフ製でもフォーマの種類で若干寸法が違ってました。ゴムフォーマ、メタルフォーマ、ウレタンフォーマの3つです・・・当初は同じ寸法だと聞いていたのですが・・・・

高い水密性を求めるなら、この若干違う寸法全てに対応しなければなりません。そのため、開発をまたイチからやり直しました。

さらに、3社のアンカーすべてに対応させることにチャレンジしました。ジャパンライフ製Dリフトアンカー、コバックス製DHLアンカー、太平洋マテリアル製dehaアンカーです。もちろん、各社の各フォーマにも対応させます。

そこで、アンカーゴムキャップNのために思いついたのがV溝構造でした。

V溝構造の寸法表

まず、V溝の外径、V溝深さ、肉厚、V溝長さ、ゴムパッキンの高さなど、様々な組み合わせを考えました。次に、3DプリンターでアンカーゴムキャップNを試作し、嵌め込み検証を行いました。そして、形状・寸法などを絞っていき、試作金型を製作しました。

試作金型をわざわざ作ったのには理由があります。なぜなら、水密性試験には、ちゃんとしたゴム材質の試作品が必要だからです。その試作品を、当社の外水圧試験機で試験します。

名前の「N」の由来

このような試行錯誤を繰り返し、やっと開発したのが「アンカーゴムキャップN」です。

「アンカーゴムキャップ」という名称でも良かったのですが、色々と試行錯誤を繰り返したのは当社設計の中村です。そのため、中村のイニシャルである「N」を製品名に敢えて付けました・・・笑

製品名に記念にイニシャルを入れることで、少しでも当社設計の中村の苦労に報いることができれば幸いです。笑
